Cadence® OrCAD® Capture, güçlü arayüzü ve zengin özellikleri ile şematik tasarım alanında endüstri standard'ı sağlar.

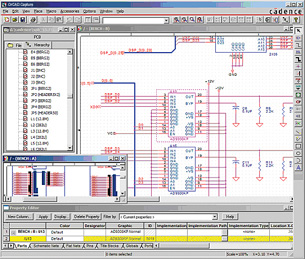

Cadence OrCAD Capture, hızlı ve evrensel tasarım özelliği ile elektronik tasarımında yaygın olarak kullanılan bir şematik editördür. Yeni bir Analog/Dijital (A/D) veya karışık A/D devre tasarlarken, var olan bir PCB'nin şematik diyagramını düzenlerken veya bir HDL modülü ile dijital blok diyagramı tasarlarken, basit şematik komutlarla devreyi PCB için düzenleyebilmenizi sağlar.

Cadence OrCAD Capture; simülasyon için PSpice A/D modülleriyle, baskılı devre kart tasarımı için Cadence OrCAD PCB Designer veya Allegro PCB teknolojileri, Sinyal Entegrasyon analizleri için ise Cadence OrCAD Signal Explorer modülü ile entegre çalışır.

Başlıca Özellikleri

• Tüm özellikleri ile Şematik Editör: Kolay kullanımlı tasarım araçları ile en kompleks tasarımlarınızı bile hızlı ve etkili bir şekilde oluşturmanızı sağlar.

• Tasarım verilerinin koordinasyonunu sağlayan Proje Yöneticisi: Proje Yöneticisi, tasarım işlemlerinde üretilen çeşitli tipteki verilerin organizasyonunu ve takibini büyük oranda kolaylaştırır. Ağaç diyagramı sayesinde tasarım dosyaları arasında kolaylıkla gezinmenizi sağlar.

• Hiyerarşik tasarım ortamı: Cadence OrCAD Capture, altdevrelerin defalarca kullanımı durumu için kopyalarının oluşturulmasına gerek bırakmayarak şematik tasarım oluşturma etkinliğini desteklemektedir. Hiyerarşik bloklarla, aynı altdevreyi defalarca kullanabilirsiniz.

• Kolay kullanımlı Kütüphane ve Parça Yöneticisi: Cadence OrCAD Capture, kullanıcı arayüzünden Kütüphane ve Parça Editörüne direkt giriş imkanı sunar. Bu editör sayesinde, çalışma akışınızı bozmadan şematik sayfadaki elemanları veya kütüphanelerdeki mevcut elemanları kolaylıkla düzenleyebilirsiniz.

• Sıkı FPGA ve CPLD entegrasyonu: Kütüphane parça üreticisi, FPGA ve CPLD elemanlarının entegrasyonunu sağlar. Yüzlerce pinli aygıtlar için kütüphane parçası oluşturma işleminizi kolaylaştırır.

• Parça, pin ve bağlantı verilerine kolay erişim: Tasarımınızda yer alan parça, pin, bağlantı ve diğer tüm verilere kolaylıkla ulaşabilir, Özellik Editörü çizelgesi ile hızlı bir şekilde değişiklikler yapabilirsiniz.

• Tasarım kurallarının kontrolü: Yapılandırılabilir DRC (Design Rule Check) özelliği ile tasarımınızın kapsamlı kontrolünü gerçekleştirebilirsiniz.

• Rapor oluşturma: Cadence OrCAD Capture, şematik veritabanındaki bilgilerden yararlanarak, parçaları otomatik olarak paketleyip tasarımınızdaki elemanların listesini (BOM-Bill of Material ) oluşturur.

• Parça seçimi: Elemanları görsel olarak teşhis edip, özelliklerini gerektiği ölçüde değiştirdikten sonra şematik sayfanıza kolaylıkla yerleştirebilirsiniz.

• Arayüz yetenekleri: Cadence OrCAD Capture, minimum çeviri gereksinimleri ve entegrasyon problemleri ile diğer CAD uygulamalarıyla arayüz oluşturur.
